기존 디스크 확장하여 LVM 구성 (2)



전체 순서

1. 기존 디스크 확장

2. 파티션 생성 (fdisk /dev/sdb)

3. pv 생성 (pvcreate /dev/sdb2)

4. VG 확장 (vgextend MyVG /dev/sdb2)

5. LV 확장 (lvextend -L+9.99G /dev/mapper/MyVG-MyLV)

6. 리사이즈 (resize2fs /dev/mapper/MyVG-MyLV)

7. 확인 (df -h)



이번 시간에는 바로전 포스트(https://yeajs.tistory.com/29?category=933210)에서 만든 디스크를 확장(20G->30G) 후 LVM에 추가하는 방법을 알아보겠습니다.

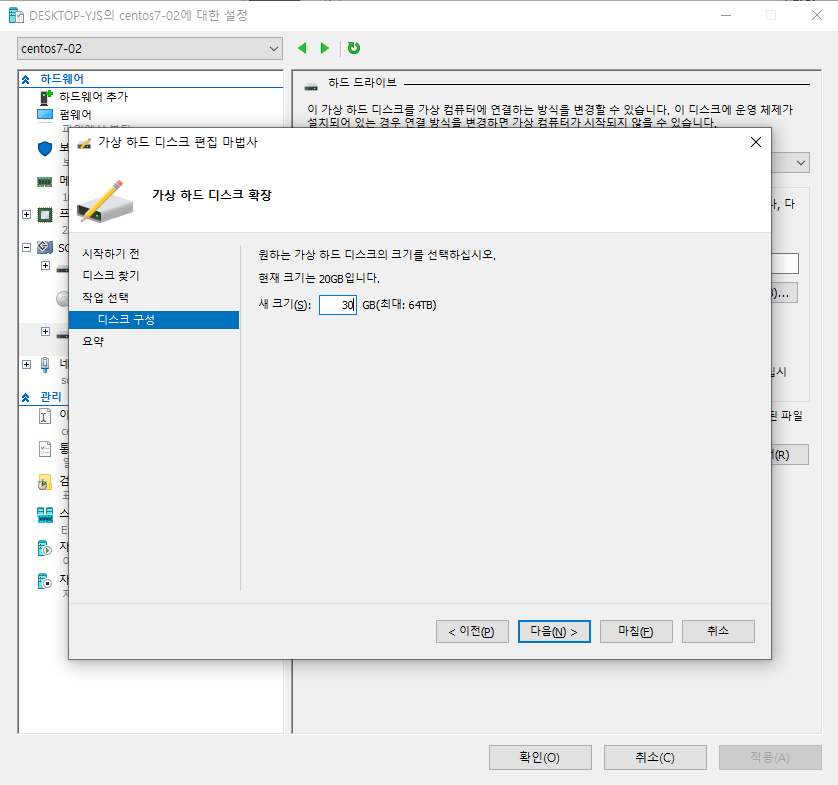

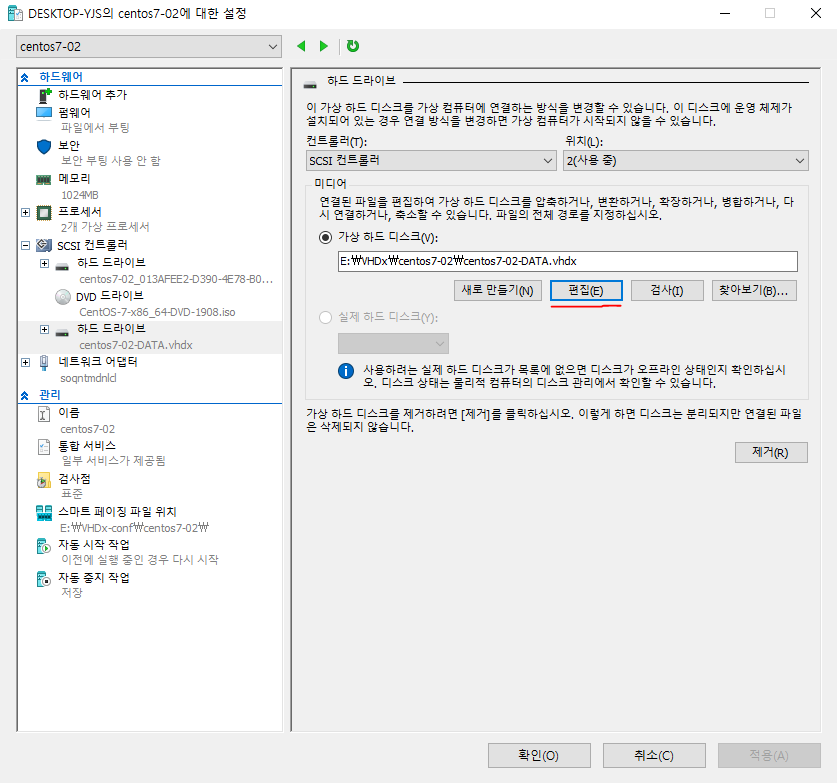

1. 기존 디스크 확장

리눅스에서 lsblk 명령어로 디스크 용량이 30G 가 되었는지 확인한다.

[root@centos7-02 ~]# lsblk
NAME            MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda               8:0    0   50G  0 disk
├─sda1            8:1    0  200M  0 part /boot/efi
├─sda2            8:2    0    1G  0 part /boot
└─sda3            8:3    0 48.8G  0 part
  ├─centos-root 253:0    0   46G  0 lvm  /
  └─centos-swap 253:1    0  2.8G  0 lvm  [SWAP]
sdb               8:16   0   20G  0 disk
└─sdb1            8:17   0   20G  0 part
  └─MyVG-MyLV   253:2    0   20G  0 lvm  /data
sr0              11:0    1  4.4G  0 rom

물리장치(sdb)의 표시 용량이 설정한(30G) 값으로 표시되어야 합니다.



만약 변경된 값으로 표시된 경우 -> 다음 단계 진행.
만약 변경된 값으로 표시되지 않은 경우 -> 재부팅 후, 다음 단계 진행.



값 변화가 없으므로 재부팅 합니다.

[root@centos7-02 ~]# lsblk
NAME            MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda               8:0    0   50G  0 disk
├─sda1            8:1    0  200M  0 part /boot/efi
├─sda2            8:2    0    1G  0 part /boot
└─sda3            8:3    0 48.8G  0 part
  ├─centos-root 253:0    0   46G  0 lvm  /
  └─centos-swap 253:1    0  2.8G  0 lvm  [SWAP]
sdb               8:16   0   30G  0 disk
└─sdb1            8:17   0   20G  0 part
  └─MyVG-MyLV   253:2    0   20G  0 lvm  /data
sr0              11:0    1  4.4G  0 rom

재부팅 후 sdb값이 30G로 잘 표기됩니다.





2. 파티션 생성

/dev/sdb에 sdb2파트션을 만들고 Linux LVM으로 바꿔 줍니다.

[root@centos7-02 ~]# fdisk /dev/sdb

The device presents a logical sector size that is smaller than
the physical sector size. Aligning to a physical sector (or optimal
I/O) size boundary is recommended, or performance may be impacted.
Welcome to fdisk (util-linux 2.23.2).

Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.


Command (m for help): p

Disk /dev/sdb: 32.2 GB, 32212254720 bytes, 62914560 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 4096 bytes
I/O size (minimum/optimal): 4096 bytes / 4096 bytes
Disk label type: dos
Disk identifier: 0x739547a2

   Device Boot      Start         End      Blocks   Id  System
/dev/sdb1            2048    41943039    20970496   8e  Linux LVM

Command (m for help): n
Partition type:
   p   primary (1 primary, 0 extended, 3 free)
   e   extended
Select (default p): p                                # 파티션 생성
Partition number (2-4, default 2): 2				 # 2번 파티션 생성
First sector (41943040-62914559, default 41943040):
Using default value 41943040
Last sector, +sectors or +size{K,M,G} (41943040-62914559, default 62914559):
Using default value 62914559
Partition 2 of type Linux and of size 10 GiB is set

Command (m for help): p

Disk /dev/sdb: 32.2 GB, 32212254720 bytes, 62914560 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 4096 bytes
I/O size (minimum/optimal): 4096 bytes / 4096 bytes
Disk label type: dos
Disk identifier: 0x739547a2

   Device Boot      Start         End      Blocks   Id  System
/dev/sdb1            2048    41943039    20970496   8e  Linux LVM
/dev/sdb2        41943040    62914559    10485760   83  Linux

n -> p -> 2(파티션 번호, 파티션이 없으므로 1번을 누른다) -> 엔터 -> 엔터 를 눌러 2번 파티션을 만들었습니다. 이후 p를 눌려 보면 system: Linux라고 보이는데 이를 linux LVM으로 변경해야 합니다.

Command (m for help): t
Partition number (1,2, default 2): 2
Hex code (type L to list all codes): 8e
Changed type of partition 'Linux' to 'Linux LVM'

Command (m for help): p

Disk /dev/sdb: 32.2 GB, 32212254720 bytes, 62914560 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 4096 bytes
I/O size (minimum/optimal): 4096 bytes / 4096 bytes
Disk label type: dos
Disk identifier: 0x739547a2

   Device Boot      Start         End      Blocks   Id  System
/dev/sdb1            2048    41943039    20970496   8e  Linux LVM
/dev/sdb2        41943040    62914559    10485760   8e  Linux LVM

t를 누른후 list입려하여 보면 Linux LVM 파티션 타입이 8e 값을 나타내기에 8e 값을 입력하였습니다. 하지만 최신 버전의 fdisk에서는 Linux LVM 값이 31을 나타낼 수 있습니다. 따라서 지원되는 파티션 유형을 확인 후 정확한 값을 입력해 주시기 바랍니다.

Command (m for help): w
The partition table has been altered!

Calling ioctl() to re-read partition table.

WARNING: Re-reading the partition table failed with error 16: Device or resource busy.
The kernel still uses the old table. The new table will be used at
the next reboot or after you run partprobe(8) or kpartx(8)
Syncing disks.

WARNING: Re-reading the partition table failed with error 16: Device or resource busy.
The kernel still uses the old table. The new table will be used at
the next reboot or after you run partprobe(8) or kpartx(8)
Syncing disks.

* 오류 원인:

/dev/sdb 디스크가 사용중인 경우 위와 같은 메시지가 나타날 수 있습니다. (현재 사용중인 HDD에 특정 파티션을 추가 하거나 변형 했을 경우 해당 오류 발생됨)



*해결:

이 경우 partprobe 명령어를 실행하여 리부팅 없이 사용 중인 파티션을 재인식 시킬수 있습니다. (예: partprobe /dev/sdb)

[root@centos7-02 ~]# partprobe /dev/sdb



3. pv 생성

pvcreate 로 물리 볼륨 생성합니다.

[root@centos7-02 ~]# pvcreate /dev/sdb2
  Physical volume "/dev/sdb2" successfully created.

pvdisplay 로 물리볼륨 확인합니다.

[root@centos7-02 ~]# pvdisplay
  --- Physical volume ---
  PV Name               /dev/sdb1
  VG Name               MyVG
  PV Size               <20.00 GiB / not usable 3.00 MiB
  Allocatable           yes (but full)
  PE Size               4.00 MiB
  Total PE              5119
  Free PE               0
  Allocated PE          5119
  PV UUID               G5oaVd-sudE-D2V4-nkaw-Uy20-Q1WT-bbL7ve

  "/dev/sdb2" is a new physical volume of "10.00 GiB"
  --- NEW Physical volume ---
  PV Name               /dev/sdb2
  VG Name
  PV Size               10.00 GiB
  Allocatable           NO
  PE Size               0
  Total PE              0
  Free PE               0
  Allocated PE          0
  PV UUID               uXzRBd-sDBI-GmiZ-JTe2-ny3m-1SP1-fg0jUi



4. VG 확장

vgextend로 볼륨 그룹을 확장합니다.

[root@centos7-02 ~]# vgextend MyVG /dev/sdb2
  Volume group "MyVG" successfully extended

vgdisplay로 볼륨 그룹 크기 확인 합니다.

[root@centos7-02 ~]# vgdisplay
  --- Volume group ---
  VG Name               MyVG
  System ID
  Format                lvm2
  Metadata Areas        2
  Metadata Sequence No  5
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                1
  Open LV               1
  Max PV                0
  Cur PV                2
  Act PV                2
  VG Size               29.99 GiB
  PE Size               4.00 MiB
  Total PE              7678
  Alloc PE / Size       5119 / <20.00 GiB
  Free  PE / Size       2559 / <10.00 GiB
  VG UUID               rlLIH3-f6Nj-6AMb-DJiM-ZUI2-O7Uv-k2Fv8K



5. LV 확장

lvdisplay로 물리 볼륨  확인한다.

[root@centos7-02 ~]# lvdisplay
  --- Logical volume ---
  LV Path                /dev/MyVG/MyLV
  LV Name                MyLV
  VG Name                MyVG
  LV UUID                ZOOLXc-tCkw-RYm4-RfGp-eL9I-fowH-rVaKgH
  LV Write Access        read/write
  LV Creation host, time centos7-02, 2020-09-05 14:57:53 +0900
  LV Status              available
  # open                 1
  LV Size                <20.00 GiB
  Current LE             5119
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     8192
  Block device           253:2

lvextend로 물리 볼륨 용량 증가시킨다.

[root@centos7-02 ~]# lvextend -L+9.99G /dev/mapper/MyVG-MyLV
  Rounding size to boundary between physical extents: 9.99 GiB.
  Size of logical volume MyVG/MyLV changed from <20.00 GiB (5119 extents) to <29.99 GiB (7677 extents).
  Logical volume MyVG/MyLV successfully resized.

[root@centos7-02 ~]# lvextend -l 100%FREE /dev/mapper/MyVG-MyLV
  New size given (5120 extents) not larger than existing size (7677 extents)

[root@centos7-02 ~]# lvextend -l +100%FREE /dev/mapper/MyVG-MyLV
  Size of logical volume MyVG/MyLV changed from <29.99 GiB (7677 extents) to <49.99 GiB (12797 extents).
  Logical volume MyVG/MyLV successfully resized.

+를 빼면 오류 생기므로 lvextend -l +100%FREE 처럼 앞에 +입력해야 합니다.



6. 리사이즈

[root@centos7-02 ~]# resize2fs /dev/mapper/MyVG-MyLV
resize2fs 1.42.9 (28-Dec-2013)
Filesystem at /dev/mapper/MyVG-MyLV is mounted on /data; on-line resizing required
old_desc_blocks = 3, new_desc_blocks = 4
The filesystem on /dev/mapper/MyVG-MyLV is now 7861248 blocks long.

-------

<리사이즈 오류 해결>

* 오류 메시지:

resize2fs: Bad magic number in super-block while trying to open /dev/mapper/MyVG-MyLV

Couldn't find valid filesystem superblock.



* 원인:

blkid /dev/mapper/MyVG-MyLV 명령어로 타입을 확인해본다. TYPE="xfs"이 경우 오류발생



*해결:

xfs_growfs /dev/mapper/MyVG-MyLV 명령어 입력

-------



7. 확인

[root@centos7-02 ~]# df -h
Filesystem               Size  Used Avail Use% Mounted on
devtmpfs                 452M     0  452M   0% /dev
tmpfs                    464M     0  464M   0% /dev/shm
tmpfs                    464M  6.2M  457M   2% /run
tmpfs                    464M     0  464M   0% /sys/fs/cgroup
/dev/mapper/centos-root   47G  1.4G   45G   3% /
/dev/sda2               1014M  128M  887M  13% /boot
/dev/sda1                200M   12M  189M   6% /boot/efi
/dev/mapper/MyVG-MyLV     30G   44M   28G   1% /data
tmpfs                     93M     0   93M   0% /run/user/0
